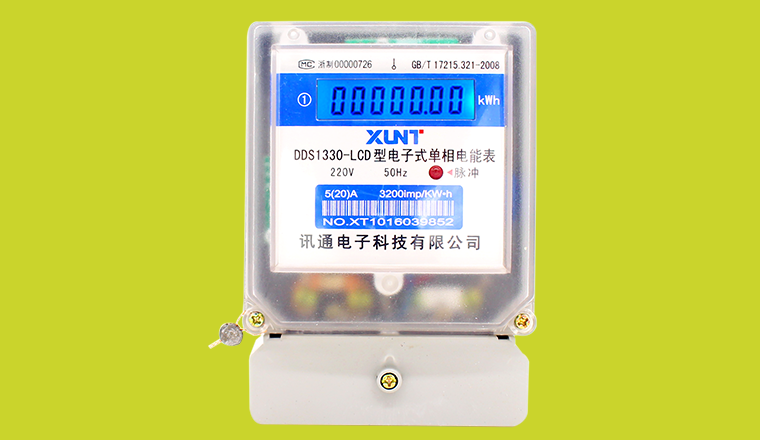

DDS1330-LCD单相电子式电能表
阅读 · 发布日期 2018-04-08 17:44概述 DDS1330型单相电子式电能表(以下简称电能表)是采用专用大规模集成电路和SMT制造工艺,测量准确、可靠性高、功耗低、稳定性好等特点;适用于计量额定频率为50Hz、 额定电压为...
详细信息
![](/uploads/allimg/180408/1-1P40QJ521323.png)
概述
DDS1330型单相电子式电能表(以下简称电能表)是采用专用大规模集成电路和SMT制造工艺,测量准确、可靠性高、功耗低、稳定性好等特点;适用于计量额定频率为50Hz、
额定电压为220V的单相交流有功电能。该电能表主要性能指标符合GB/T 17215.321—2008 《交流电测量设备 特殊要求-第21部分:静止式有功电能表(1级和2级)》标准中对单相电子式电能表的全部技术要求。
主要功能特点
■电能表的设计和结构能保证在额定条件下使用时不引起任何危险;
■有功电能计量,长期工作不须调校;
■采用专用集成电路和SMT表面贴装技术,工艺先进,结构简单;
■具有宽量程,过载能力强,测量准确度高。
主要技术参数
项目 | 技术参数 |
准确度等级 | 1级、2级 |
电压规格 | 220V |
电流规格 | 5(20)A、5(30)A、5(40)A、5(50)A、5(60)A、10(40)A、10(50)A、10(60)A、15(60)A、15(90)A、20(80)A、10(100)A、20(100)A、30(100)A |
参比频率 | 50Hz |
工作电压范围 | 规定工作电压范围:0.9Un~1.1Un |
扩展工作电压范围:0.8Un~1.2Un | |
工作温度范围 | 规定工作温度范围:-25℃ ~+55℃ |
极限工作温度范围:-40℃ ~+70℃ | |
储存和运输极限温度范围:-40℃ ~+70℃ | |
整机功耗 | ≤2W/5VA |
外形尺寸 | 1 |
