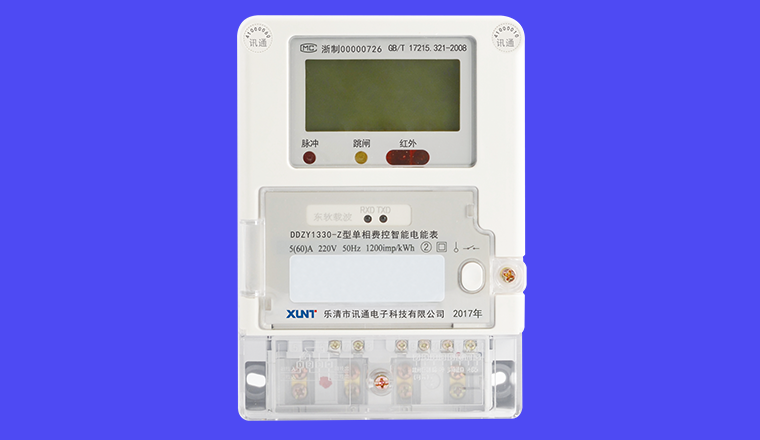

DDZY1330-Z型单相费控智能电能表
阅读 · 发布日期 2018-04-08 16:11概述 DDZY1330-Z型单相费控智能电能表(以下简称电能表)是采用大规模集成电路,应用数字采样技术,根据国家电网统一坚强智能电网建设的总体要求,在国网公司智能电表系列标准的...
详细信息
![](/uploads/allimg/180408/1-1P40Q61149458.png)
概述
DDZY1330-Z型单相费控智能电能表(以下简称电能表)是采用大规模集成电路,应用数字采样技术,根据国家电网“统一坚强智能电网”建设的总体要求,在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表,主要用于智能电网中单相居民用户的电能计量。电能表主要性能指标符合GB/T 17215.211—2006 《交流电测量设备通用要求 试验和试验条件-第11部分:测量设备》、GB/T 17215.321—2008 《交流电测量设备 特殊要求-第21部分:静止式有功电能表(1级和2级)》、GB/T 17215.301-2007 《多功能电能表 特殊要求》、GB/T 15284-2002《多费率电能表 特殊要求》、DL/T 614—2007 《多功能电能表》、DL/T 645—2007 《多功能电能表通信协议》、Q/GDW 1355—2013 《单相智能电能表型式规范》、Q/GDW 1354—2013 《智能电能表功能规范》、Q/GDW 1364—2013 《单相智能电能表技术规范》及Q/GDW 1365—2013 《智能电能表信息交换安全认证技术规范》等标准的相关要求。
主要功能特点
■电能表的设计和结构能保证在额定条件下使用时不引起任何危险;
■具有正、反双向总、尖、峰、平、谷费率时段电量计量,并可设置组合有功,同事记录编程事件、清零事件、校时、掉电、拉合闸、开盖事件
■具有尖、峰、平、谷4个费率,14个日时段,时段最小间隔为15分钟
■通过红外接口和RS485接口分别与掌上电脑和PC机进行通讯,完成编程设置和抄表
■采用LCD逐项显示或循环显示总、峰、平、谷电量和上月、上上月电量,方便抄表,电量显示为6位整数,2位小数
■记录12个结算日的总电量和各费率的电能数据,并可通过红外和RS485接口抄出
■电费计算在远程售电系统中完成,电能表接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时,需通过严格的密码认证和安全认证。在保证安全的情况下,可对用电参数进行设置
■报警输出
主要技术参数
项目 | 技术参数 | |
准确度等级 | 1级、2级 | |
电压规格 | 220V | |
电流规格 | 1.5(6)A、2.5(10)A、5(20)A、5(30)A、5(40)A、5(50)A、5(60)A、10(40)A、10(50)A、10(60)A、15(60)A、15(90)A、20(80)A、10(100)A、20(100)A、30(100)A | |
参比频率 | 50Hz | |
规定的工作电压范围 | 0.9Un~1.1Un | |
扩展的工作电压范围 | 0.8Un~1.15Un | |
极限的工作电压范围 | 0Un~1.15Un | |
电压回路功耗 | 非通信状态 | ≤1.5W和10VA |
通信状态 | ≤3W和12VA | |
电流回路功耗 | ≤1VA | |
停电后数据保存时间 | ≥10年 | |
年时区表套数 | 2 | |
日时段表套数 | 2 | |
费率数 | 4 | |
日时段 | 14 | |
显示方式 | LCD显示 | |
时钟准确度 | ≤0.5s/d(23℃) | |
时钟备份电池 | 3.6VDC (电池容量≥1.2Ah) | |
红外通信参数 | 通信波特率默认1200bps | |
RS485通信波特率 | 默认2400bps,可设置为1200bps、2400bps、4800bps、9600bps。 | |
外形尺寸 | 160mm×112mm×58mm(以实物为准) |
